工業絕緣監測裝置在礦井下的運用
一、背景
隨著煤炭采掘產量和效率的不斷提高,對供電系統工作的安全性和可靠性要求越來越高。目前我國煤礦綜采工作面內供電多為電纜供電模式,電纜絕緣性能好壞與電纜安全可靠工作息息相關,現已引起了高度重視。煤礦井下環境較為惡劣,加之電纜長時間使用過程中的老化或者局部放電,極易出現供電電纜的絕緣老化問題,一旦服役中的供電電纜出現絕緣老化,如不能及時查找故障位置并切斷絕緣老化線路,將會給煤礦井下供電系統造成較大的安全隱患。當前供電系統絕緣老化在線監測裝置較少,常用的測量監測方法需要停止整個電網完成,不僅需要投入大量的人力物力,還會影響煤炭采掘工作的正常進行,限制煤炭的產量和效率的進一步提高。
二、監控系統方案設計
監控系統的功能是在停止電纜電力的情況下,實時監測井下電纜系統絕緣性能參數,及時發現絕緣問題線路,能夠分析絕緣狀態數據及確定異常線路,以便及時確定供電系統絕緣故障。監控系統方案涉及低頻電源、監控終端、CAN總線模塊和監控主站等,其中信號采集模塊實時采集低頻電源電壓及電流信號,傳輸至監控系統終端,進行數據處理和分析,得到電力電纜的實時絕緣電阻和電容值,之后借助CAN總線通信傳輸至監控主站。單個監測主站可以遠程管理和控制多個故障預警終端并顯示絕緣參數數值,一旦發現電力電纜出現故障,將會發出聲音報警及位置顯示,指導故障檢修人員及時完成故障處理。
三、安科瑞絕緣監測及絕緣故障定位產品
3.1絕緣監測及絕緣故障定位產品

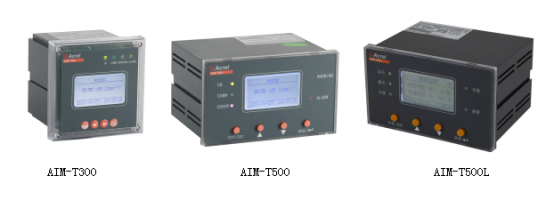

AIM-T系列工業用絕緣監測儀
AIM-T系列絕緣監測儀主要應用在工業場所IT配電系統中,主要包括AIM-T300、AIM-T500和AIMT500L三款產品,均適用于純交流、純直流以及交直流混合的系統。
其中AIM-T300適用于450V以下的交流、直流以及交直流混合系統,AIM-T500適用于800V以下的交流、直流以及交直流混合系。AIM-T500L相比AIM-T500增加了絕緣故障定位功能
3.2絕緣故障定位產品

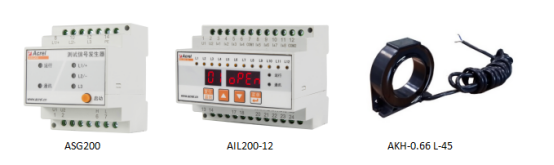

工業用絕緣故障定位產品配合AIM-T500L絕緣監測儀使用,主要包括ASG200測試信號發生器,AIL200-12絕緣故障定位儀,AKH-0.66L系列電流互感器,適用于出線回路較多的IT配電系統。
3.3絕緣監測耦合儀

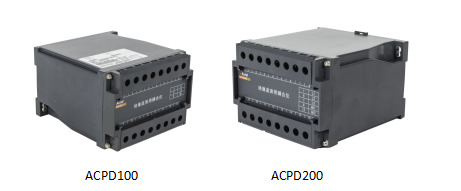

絕緣監測耦合儀配合AIM-T500絕緣監測儀使用,主要包括ACPD100,ACPD200,適用于交流電壓高于690V,直流電壓高于800V的IT配電系統。
四、技術參數

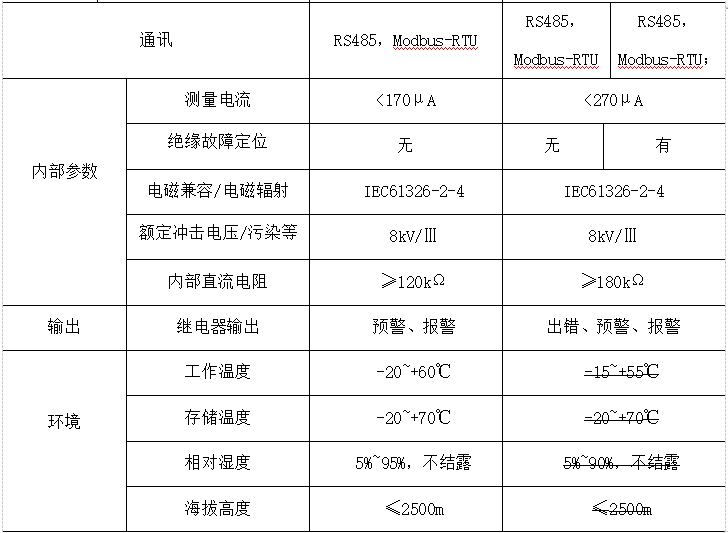

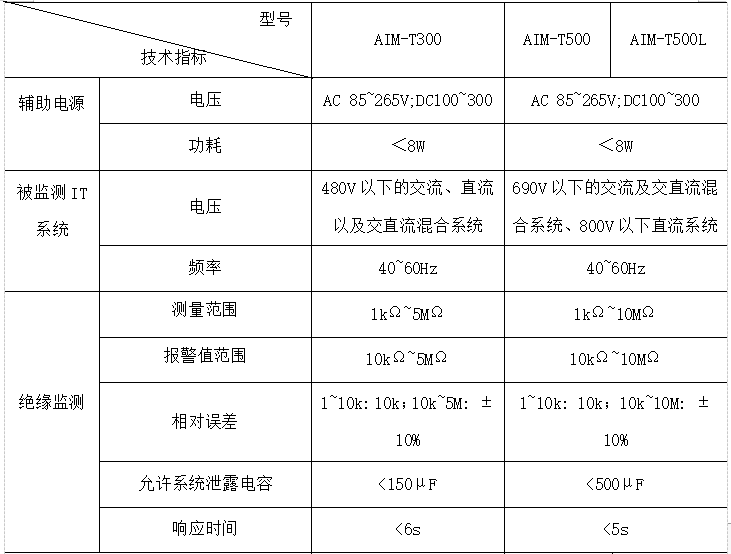

4.1絕緣監測儀技術參數
4.2測試信號發生器技術參數

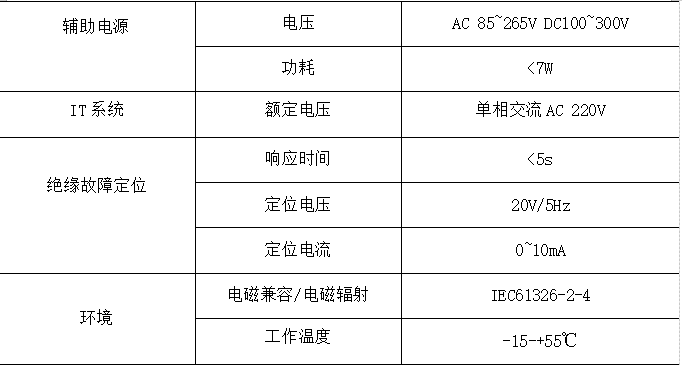

4.3絕緣故障定位儀技術參數

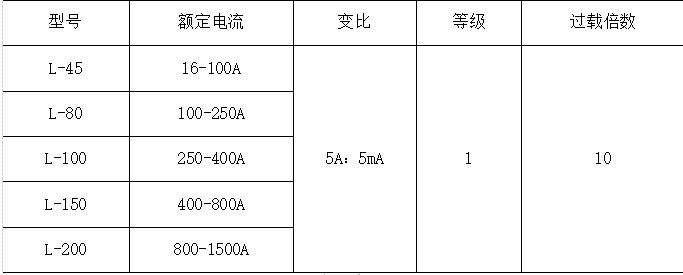

4.4 AKH-0.66L系列電流互感器技術參數

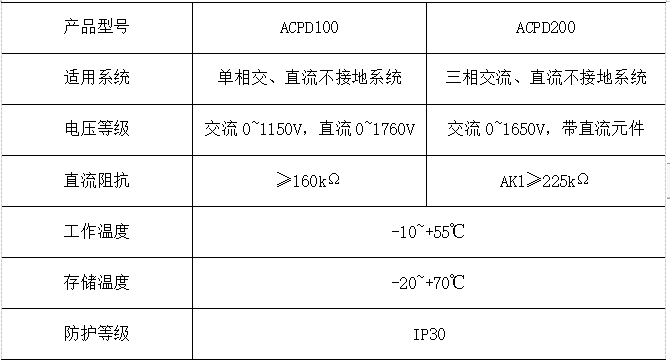

4.5絕緣監測耦合儀技術參數
