一款支持profinet通訊的多功能網絡電表

更新時間:2024-12-02點擊次數:87次
一款支持profinet通訊的多功能網絡電表

一、概括

       安科瑞電氣APM系列網絡電力儀表是按IEC標準設計,與國際xian進技術同步的網絡電力儀表。具有全電量測量,電能統計,電能質量分析及網絡通訊等功能,主要用于對電網供電質量的綜合監控。該系列儀表采用了模塊化設計,配合功能豐富的外部DI/DO模塊、AI/AO模塊、Micro SD卡(TF 卡)事件記錄(SOE)模塊、網絡通訊模塊、溫濕度測溫模塊,可以靈活實現電氣回路全電量測量及開關狀態監控,雙RS485和以太網接口配合可實現RS485主站數據抄送,省去數據交換機。PROFIBUS-DP接口可以實現高速數據傳輸及組網功能。

二、產品規格


三、技術參數


四、接口介紹


PROFINET是一種基于工業以太網和IT標準的現場總線通信系統,具有比PROFIBUS更多的優點,因而在自動化控制領域中得到越來越廣泛地應用。

PROFINET支持百兆以太網100BASE-TX,采用兩對屏蔽雙絞線(GP2X2系列)作為短距離信號傳輸(可兼容常規8芯網線),使用RJ45(俗稱水晶頭)連接器作為接線端子。

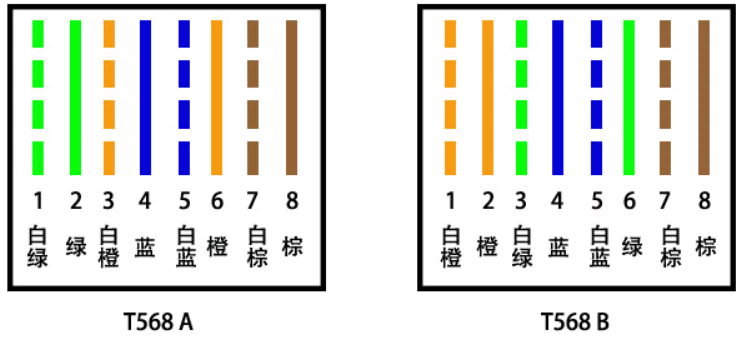

如圖一所示為網線制作標準:

T568A標準:白綠、綠、白橙、藍、白藍、橙、白棕、棕。

T568B標準:白橙、橙、白綠、藍、白藍、綠、白棕、棕。

水晶頭線序:從左往右,分別是1 2 3 4 5 6 7 8。四芯網線只需要接1 2 3 6。

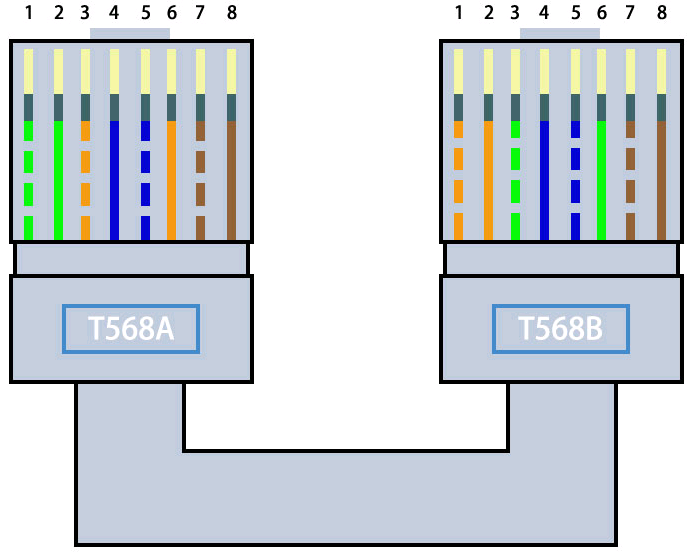

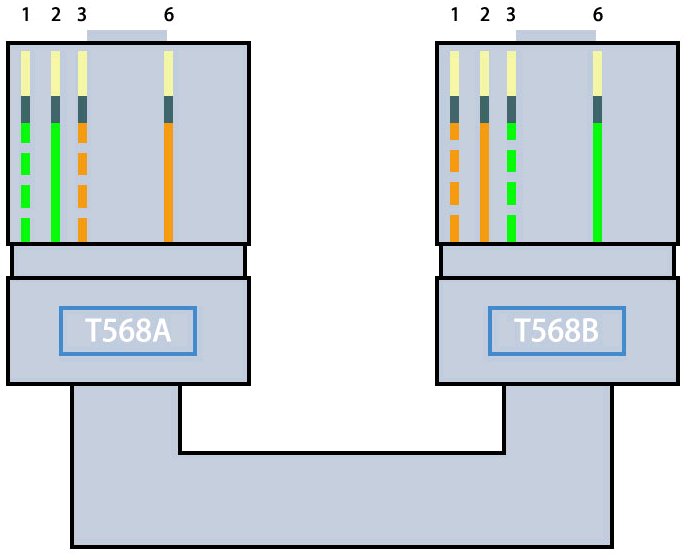

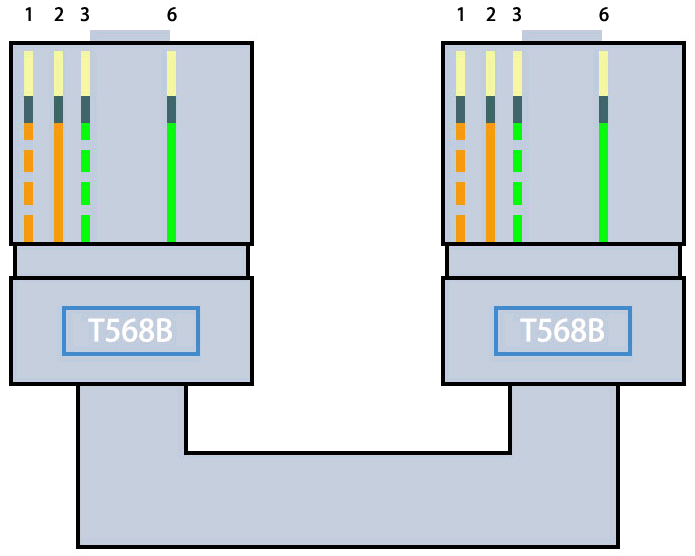

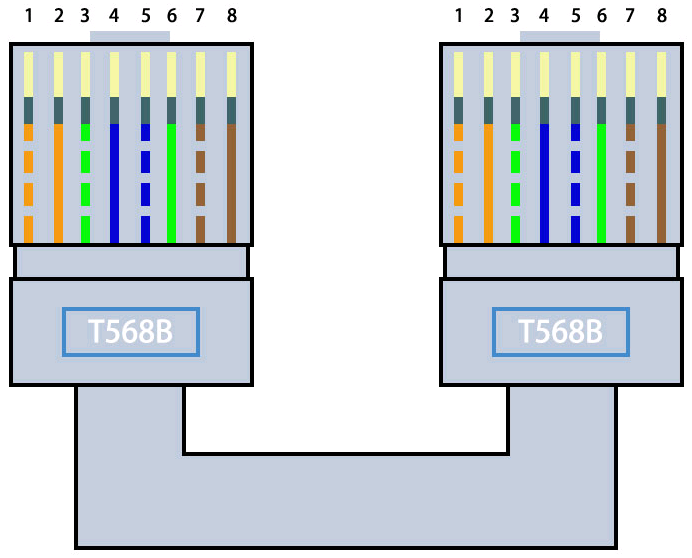

如圖二所示為4芯網線直連和交叉接線方式,如圖三所示為8芯網線直連和交叉接線方式,圖中的接線方式都可正常通訊。圖一


圖片

圖1

圖片
圖片

圖2

圖片
圖片

圖3

拓撲結構:

PROFINET網絡支持線型、星型、樹型、環型和混合型網絡拓撲結構。

線型拓撲:APM的PROFINET通訊模塊具有交換機功能的雙網口,線型拓撲時使用第二個網口可以實現線型連接。

星型拓撲:當設備靠的比較近時,比如設備都安裝在控制柜中,適合使用星型拓撲,使用交換機連接各個APM,用于短距離的區域。

樹型拓撲:將若干星型連成一個樹型網絡,最后構成工廠自動化分層網絡。

環型拓撲:使用若干交換機使用光纖連接形成主干環網,現場設備可以使用混合的拓撲結構與交換機連接,現場網絡和上層網絡也通過交換機連接。



五、產品圖片
